Prensa de extrusión de aluminio
Una máquina de extrusión de perfiles de aluminio es un tipo de equipo que se utiliza para producir aleaciones de perfiles de aluminio.

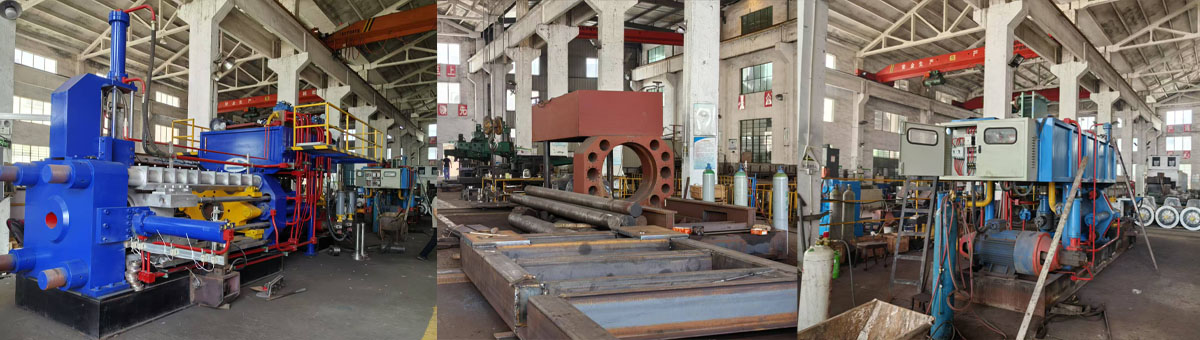

Fotos de
Introducción detallada
La prensa de extrusión de aluminio es una de las extrusoras más vendidas de Jiuying. Existen dos tipos de prensas de extrusión de aluminio: la serie de extrusoras de doble acción y la serie de extrusoras de extrusión directa e inversa. La máquina está diseñada con automatización completa, lo que la hace conveniente, eficiente y estable en la producción. Se aplica ampliamente en la fabricación y extrusión de diversos perfiles de construcción, transporte ferroviario, piezas de automóviles, aeronáutica y más.
Contamos con diferentes tipos de prensas de extrusión de aluminio, incluyendo 630 toneladas, 800 toneladas, 1000 toneladas, 1250 toneladas, 1630 toneladas, 1800 toneladas, 2200 toneladas, 2500 toneladas, entre otras.
Características:
1. Estructura
La máquina tiene una estructura horizontal de cuatro columnas con un tanque de aceite montado en la parte superior. Su estructura es compacta y fácil de montar o desmontar.
2. Proceso de extrusión
Hay dos procesos de extrusión: agujas siguientes y agujas fijas. Nuestra máquina puede cumplir con los requisitos de extrusión de diferentes diámetros de tubería.
3. Componente electrónico
Usamos control PLC y podemos hacer monitoreo en tiempo real de interfaz hombre-máquina.
4. Sistema Hidráulico
El sistema hidráulico adopta una válvula macho de flujo grande, un rendimiento estable, un flujo grande y un aumento de temperatura bajo.
5. Modo de localización
El haz móvil adopta un posicionamiento de cuatro puntos y el centro se puede ajustar. Es conveniente, seguro y rápido.
Parámetros técnicos principales
Modelo | Unit | XJ-630 | XJ-800 | XJ-1000 | XJ-1250 | XJ-1630 | XJ-1800 | XJ-2200 | XJ-2500 |
Fuerza de extrusión nominal | KN | 6300 | 8000 | 10000 | 12500 | 16300 | 18000 | 22000 | 25000 |
UST | 700 | 880 | 1100 | 1350 | 1800 | 2000 | 2420 | 2750 | |
Estrés laboral fijo | MPa | 21 | 21 | 21 | 21 | 21 | 21 | 21 | 21 |
Fuerza de bloqueo | KN | 633 | 633 | 800 | 800 | 1586 | 1586 | 1586 | 1586 |
Fuerza de perforación | KN | 1030 | 1030 | 1293 | 1293 | 2500 | 2800 | 3000 | 3500 |
(Máquina de extrusión de doble acción) | |||||||||
Velocidad de extrusión | mm/s | 40 | 50 | 40 | 50 | 40 | 40 | 40 | 40 |
Potencia de precalentamiento del cilindro de extrusión (individual por varilla ×número) | KW | 1.2×12 | 1.5×12 | 2×12 | 2×12 | 3×12 | 3×12 | 3×15 | 3.5×15 |
Potencia del motor principal | KW | 75×3 | 132×3 | 132×3 | 132×4 | 132×5 | 132×6 | 132×7 | 132×8 |
Agujero interior del barril de extrusión | mm | φ85-φ115×500 | φ105-φ135×550 | φ125-φ135×600 | φ135-φ165×650 | φ155-φ205×750 | φ175-φ225×800 | φ195-φ245×900 | φ205-φ265×1000 |
Rango de tamaño | |||||||||
(Apertura x Longitud) | |||||||||
Altura central de la unidad principal | mm | 850 | 1040 | 1100 | 1180 | 1500 | 1500 | 1650 | 1850 |
Dimensiones del Host de acción simple (L × W × H) | m | 6.8×2.3×2.8 | 9.2×2.3×3.1 | 10×2.4×3.3 | 11.5×2.5×3.4 | 13.5×4.2×4.1 | 14.5×4.2×4.1 | 15.5×4.7×4.5 | 18×5×4.8 |
Dimensiones del host de doble acción (largo × ancho × alto) | m | 7.8×2.3×2.8 | 10.5×2.3×3.1 | 11.8×2.4×3.3 | 13.3×2.5×3.4 | 15.5×4.2×4.1 | 16.5×4.2×4.1 | 18.5×4.7×4.5 | 20×5×4.8 |
Los parámetros anteriores son solo de referencia. Si necesita parámetros específicos, puede ponerse en contacto con nuestro servicio de atención al cliente en línea para obtener más información.
Whatsapp/mafia/Wechat: 008613394110095
Correo electrónico: [email protected]
Sitio web: www.aluextrusionpress.com
Características principales y componentes
Cilindro principal:
- Material: Acero forjado ZG35, tratado con envejecimiento para mejorar la durabilidad.
Émbolo principal:
- Material: Hierro fundido de aleación endurecido, dureza superficial HRC50, mejorando la resistencia y la resistencia al desgaste.
Manga guía del cilindro:
- Material: QT50, asegurando un funcionamiento suave y prolongando la vida útil.
Viga frontal:
- Material: Acero fundido (ZG270-500), grosor de 310 mm, tratado térmicamente para mejorar el rendimiento.
Columna de fuerza ascendente:
- Material: Acero forjado 45#, tratado con refinado térmico para aumentar la resistencia y la tenacidad.
Haz portátil:
- Material: Acero fundido (ZG270-500), tratado térmicamente para garantizar fiabilidad.
Base del motor:
- Material: Acero canal 32#, soldado y tratado con revenido para garantizar la estabilidad estructural.
Cápsula exterior del recipiente:
- Material: 42CrMo, tratado térmicamente (HRC48~52) para garantizar la dureza.
Cápsula interior del recipiente y varilla de extrusión:
- Material: H13, tratado térmicamente (HRC48~52) para asegurar un trabajo eficiente y duradero.
Rango de trabajo
La máquina extrusora de perfiles de aluminio es adecuada para el procesamiento de extrusión de aluminio, magnesio, plomo y otros metales y sus aleaciones de aluminio. Puede producir varios perfiles de construcción, perfiles industriales, puertas y ventanas con persianas enrollables, vehículos y productos de placa de aviación.
Embalaje y transporte de productos
Debido al gran volumen y peso de las prensas de extrusión, generalmente utilizamos moldes plásticos para sellar el embalaje, y luego utilizamos cajas de madera, marcos de madera o estructuras de metal junto con correas, tarimas de madera, etc., para asegurar el producto. Durante el proceso de embalaje y transporte, proporcionamos videos e imágenes del proceso completo para garantizar la seguridad e integridad de la mercancía.
En cuanto a los métodos de entrega, ofrecemos varias opciones, como EXW (entrega en fábrica), FAS (entrega al costado del barco), FOB (Free on Board), CFR (Costo y Flete), CIF (Costo, Seguro y Flete), entre otros, los cuales pueden elegirse según las necesidades del cliente.
